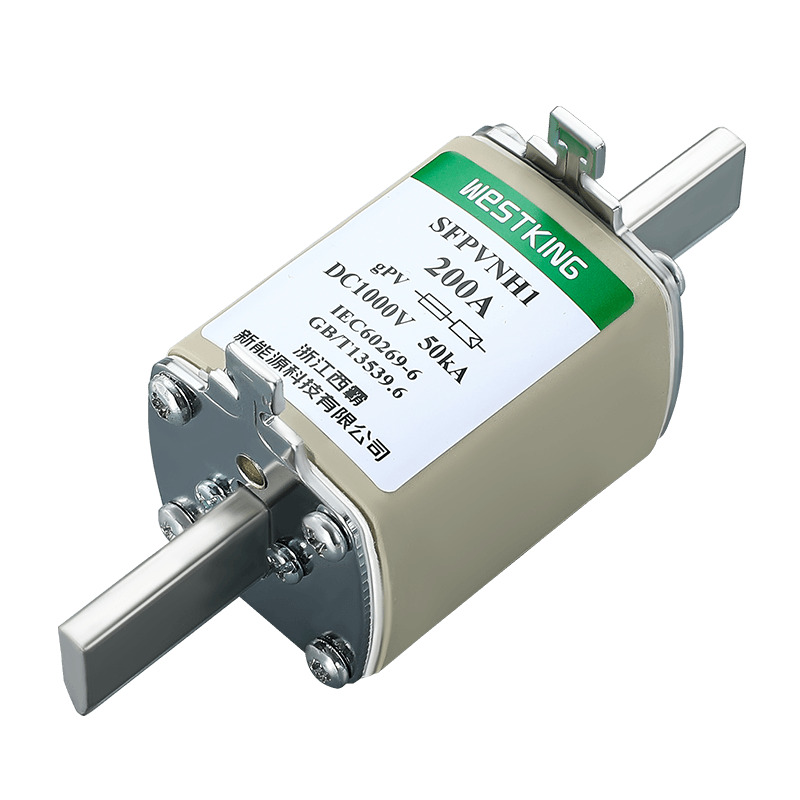

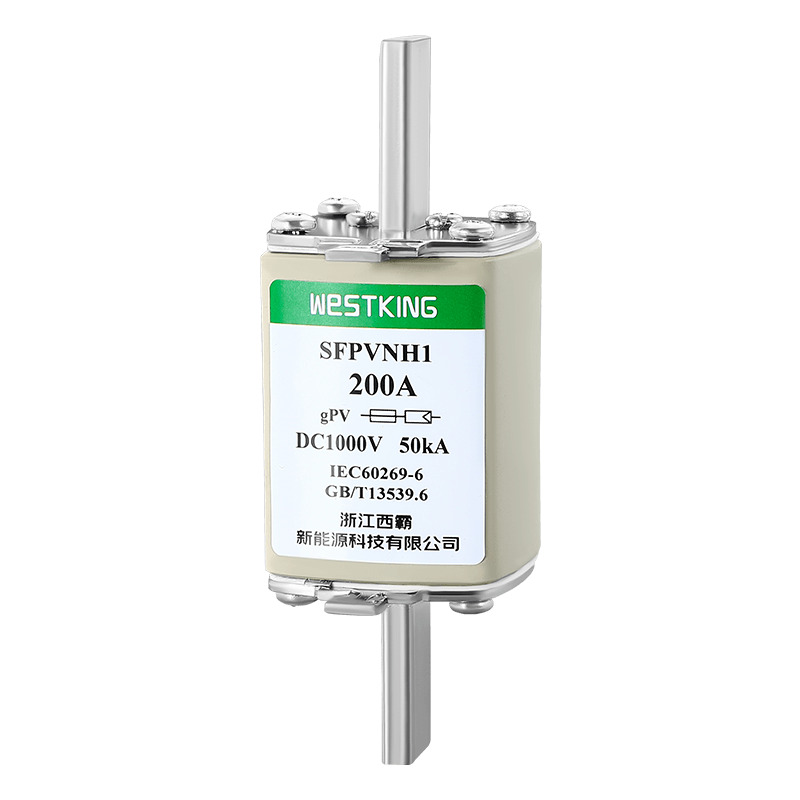

Скројен за заштиту фотонапонских система, серија фотонапонских (ПВ) осигурача ВЕСТКИНГ СФПВНХ1
стоји као наменско решење. Дизајнирани да брзо реагују на кратке спојеве унутар соларних панела дуж фотонапонског ланца, ови карикови осигурача из ВЕСТКИНГ-а играју кључну улогу у заштити каблова унутар ПВ ланца, категорички служећи као примарни осигурач.Серија фотонапонских (ПВ) осигурача ВЕСТКИНГ СФПВНХ1
је специјално дизајниран за заштиту фотонапонских система. Када дође до кратког споја на соларном панелу унутар фотонапонског ланца, ВЕСТКИНГ СФПВНХ1 карике осигурача ефикасно штите каблове у фотонапонском ланцу (категорија главне осигураче). Ова серија осигурача не само да проширује наш избор величине ПВ осигурача на глобалном нивоу, већ и усваја гПВ тип који је у складу са оба ИЕЦ 60269-6 ПВ стандарда. Штавише, ови осигурачи такође имају одвојиве лопатице за једноставну директну монтажу. Њихове главне карактеристике укључују компатибилност широм света, способност прекидања ниске струје квара, отпорност на температурни циклус, издржљива конструкција за продужени животни век система, висока ефикасност са минималним губитком енергије и компактан отисак. Серија фотонапонских осигурача ВЕСТКИНГ СФПВНХ1 доступна је у две верзије: обична оштрица и директна монтажа, задовољавајући различите потребе различитих апликација фотонапонских система.
•Напон: | 1000Вдц |
• Називне струје: | 40А...160А |
• Категорија употребе: | гПВ |
• Називни прекидни капацитет: | 50кА |
• Минимална оцена прекида: | 1.35·Ин |
• Струја без осигурача: | 1.13·Ин |
•Температура складиштења: | -40°Ц ... 90°Ц |
•Радна температура : | -40°Ц ... 85°Ц |
•Када температура околине пређе 25°Ц, погледајте ВЕСТКИНГ табелу корекције температуре соларних осигурача.
ИЕЦ/ЕН 60269-1 Спојнице осигурача – општи захтеви
ИЕЦ/ЕН 60269-6 Спојнице осигурача за соларне фотонапонске системе
УЛ248-19 Фотонапонски осигурачи
РоХС Цомплиант
Широко прихваћен глобално
Може да прекине ниске струје квара
Ефикасно подноси температурне циклусе
Израђен са издржљивошћу како би се продужио животни век система
Висока ефикасност са минималним губицима снаге
Компактан дизајн за инсталацију која штеди простор
Заштита за инверторске ДЦ улазе
Апликације за рекомбинаторе (подкомбинатор, комбинатор низова, главни комбинатор)
Погодно за све фотонапонске апликације
ис09001 иатф16949
Кина
Номинална струја | И2т(А2с) | Губитак снаге (в) 1.0 Ин | Нето тежина | |
Топљење | Цлеаринг | |||
40А | 140 | 1200 | 8.0 | 427г |
50А | 159 | 1431 | 11.0 | |
63А | 467 | 4203 | 12.0 | |
80А | 638 | 5742 | 15.50 | |
100А | 1300 | 11700 | 16.50 | |
125А | 2547 | 22923 | 17.50 | |
160А | 5198 | 46782 | 22.00 |
Опис:
1. Осигурач ради нормално у температурном опсегу од -5°Ц до 40°Ц и није потребна додатна корекција.
2. Дозвољени услови употребе су -40°Ц до 85°Ц.
3. У оквиру дозвољених услова коришћења погледајте ову табелу.
1000Вдц НХ0 гПВ осигурач је компактан и висококвалитетан производ који је развио и произвео ВЕСТКИНГ Нев Енерги Тецхнологи Цо., Лтд. за употребу у напонској платформи од 1000ВДЦ. Са платформом напона од 40А-100А, ова веза осигурача је дизајнирана да уштеди простор у комбинованим кутијама, захваљујући својој малој величини и високој способности сегментације. У стању је да брзо прекине струјно коло за кратко време, ефикасно штитећи опрему од оштећења изазваних прекомерном струјом и кратким спојем. Направљен од висококвалитетних материјала, овај осигурач нуди одличну поузданост и дуг радни век.
