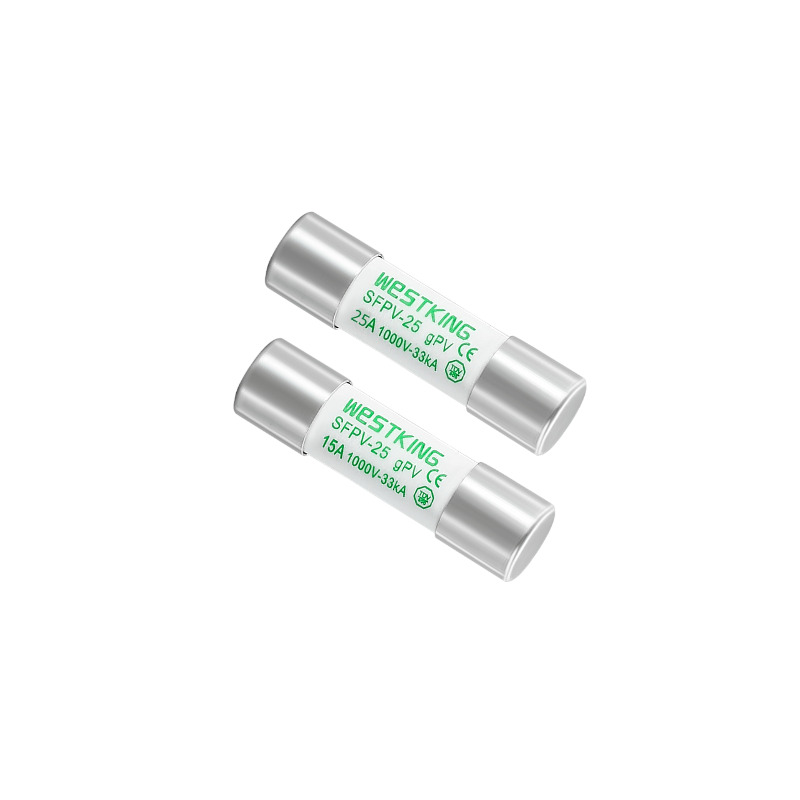

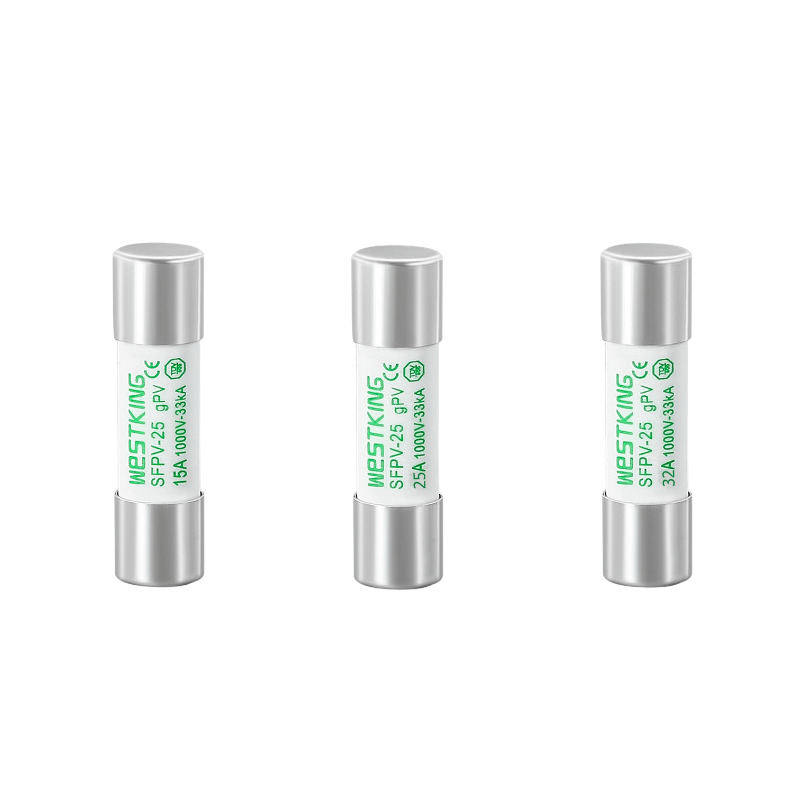

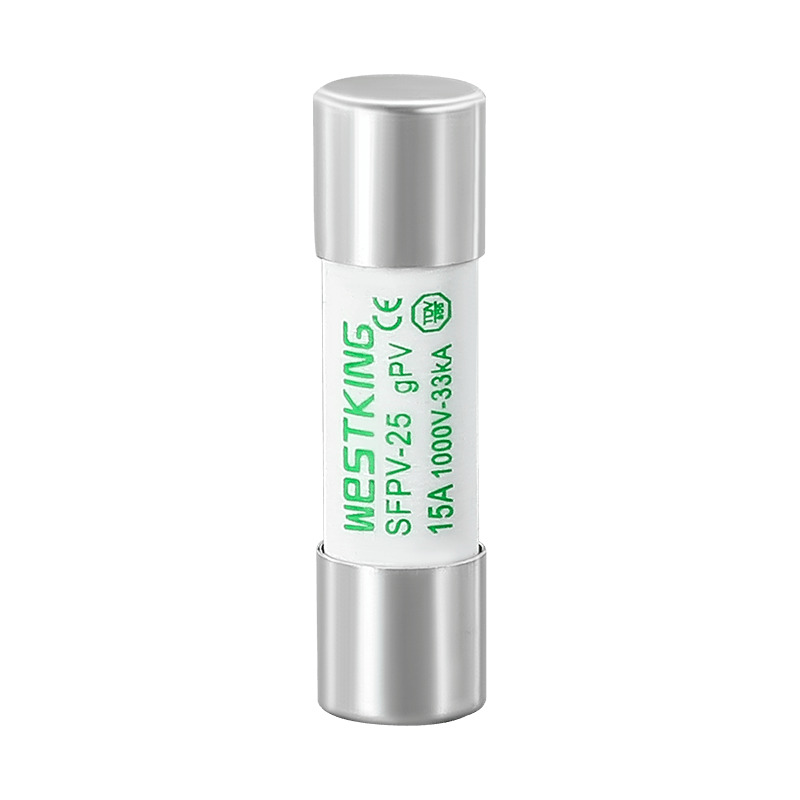

Направљен са фотонапонским системима на уму, Весткингов модел СФПВ-25
појављује се као наменски направљена серија ПВ осигурача дизајнирана да гарантује безбедност фотонапонских подешавања. Са својим софистицираним дизајном, ова серија осигурача нуди изузетну отпорност на температурне варијације и честе циклусе струје, чиме се подстиче продужена трајност система.Развијен специјално за заштиту фотонапонских система, Весткингов модел СФПВ-25
је серија ПВ осигурача дизајнирана да осигура безбедност фотонапонских апликација. Његова напредна конструкција пружа изузетну отпорност на температуру и струјне циклусе, доприносећи продуженом животном веку система. Са напоном од 1000 ВДЦ, модел СФПВ-25 се може похвалити ниским минималним прекидним капацитетом од 1,35 пута веће од вредности струје осигурача. Ово омогућава безбедан прекид струјног кола чак и под типичним условима ниске струје квара које генерише ПВ низ. Заштитите свој фотонапонски систем ван мреже или везан за мрежу од неочекиваних кварова на земљи и линијских кварова помоћу Весткинговог Протецтион линије осигурача.
•Напон: | 1000Вдц |
• Називне струје: | 1А...32А |
• Категорија употребе: | гПВ |
• Називни прекидни капацитет: | 33 кА |
• Минимална оцена прекида: | 1А > 1,45·Ин 2...32А > 1,35·Ин |
• Струја без осигурача: | 1,13·Ин |
•Температура складиштења: | -40°Ц ... 90°Ц |
•Радна температура : | -40°Ц ... 85°Ц |
•Ако је температура околине виша од 25°Ц, молимо погледајте ВЕСТКИНГ-ову табелу коефицијента корекције температуре осигурача и упутство за употребу.
ИЕЦ/ЕН 60269-1 Спојнице осигурача – општи захтеви
ИЕЦ/ЕН 60269-6 Спојнице осигурача за соларне фотонапонске системе
УЛ248-19 Фотонапонски осигурачи
РоХС Цомплиант
Изузетно мали прекидни капацитет струје квара
Робусна конструкција за продужење животног века система
Отпоран на температурне циклусе
Поуздане перформансе загарантоване на екстремним температурама
Заштита за ПВ модуле у линији
Погодно за апликације комбинатора
Применљиво на све фотонапонске системе
Пружа заштиту на нивоу низа/нивоа фотонапонских система
Компатибилан са инвертерима и контролерима пуњења батерија
ТУВ ЦЕ
ис09001 иатф16949
Кина
Номинална струја | И2т(А2с) | Губитак снаге (в) 1.0 Ин | Нето тежина | |
Топљење | Цлеаринг | |||
1А | 5 | 16 | 0.9 | 10г |
2А | 8 | 32 | 1.0 | |
3А | 10 | 48 | 1.3 | |
4А | 13 | 65 | 1.5 | |
5А | 22 | 86 | 1.6 | |
6А | 32 | 100 | 1.8 | |
8А | 42 | 135 | 2.1 | |
10А | 50 | 152 | 2.3 | |
12А | 57 | 188 | 2.7 | |
15А | 60 | 230 | 3.0 | |
20А | 80 | 310 | 3.6 | |
25А | 120 | 420 | 4.5 | |
32А | 185 | 660 | 5.0 |
Опис:
1. Осигурач ради нормално у температурном опсегу од -5°Ц до 40°Ц и није потребна додатна корекција.
2. Дозвољени услови употребе су -40°Ц до 85°Ц.
3. У оквиру дозвољених услова коришћења погледајте ову табелу.
Ово упутство је намењено за гПВ 1000Вдц 10к38мм везу осигурача и држач осигурача, који су дизајнирани за заштиту соларне фотонапонске енергије
1.Услови рада
1.1 Температура амбијенталног ваздуха
Нормални услови употребе: Температура околног ваздуха не прелази 40°Ц; просечна температура амбијенталног ваздуха током 24 часа не прелази 35°Ц, са нижом просечном вредношћу мереном у току године; минимална температура околног ваздуха није нижа од -5°Ц. Дозвољени услови употребе: -40°Ц до 85°Ц.
1.2 Висина
Нормални услови употребе: Висина инсталације не прелази 2000м. Дозвољени услови коришћења: 2000м до 4500м. Корекција параметара надморске висине: Већа надморска висина првенствено доводи до деградације изолације, лоших услова одвођења топлоте и промена ваздушног притиска.
а) За сваких 100 метара повећања висине, пораст температуре осигурача се повећава за 0,1к - 0,5к.
б) За сваких 100 метара повећања надморске висине, просечна температура околине се смањује за око 0,5к.
ц) Уопштено, осигурачи који се користе у отвореним окружењима могу занемарити утицај надморске висине на називну струју, а ипак изабрати стандардне услове.
д) Осигурачи који се користе у затвореним срединама, ако се температура амбијенталног ваздуха у кућишту или унутрашња температура не смање значајно са висином, и још увек могу достићи преко 40°Ц, треба да смање називну струју. За сваких 1000 метара повећања надморске висине, називна струја се смањује за 2% - 5%.
1.3 Атмосферски услови
Нормални услови употребе: Ваздух је чист, са релативном влажношћу од највише 50% на температури околине од 40°Ц; већа релативна влажност је дозвољена на нижим температурама; у овим условима повремено може доћи до умерене кондензације услед температурних промена. Нормални услови употребе: Нема значајне кондензације, са релативном влажношћу до 95%.
2. Услови инсталације
Осигурач треба поставити хоризонтално или вертикално, при чему је конкретна уградња у зависности од стварне ситуације. Електрични размак не би требао бити мањи од 8 мм, а пузна стаза не би требала бити мања од 10 мм. Категорија уградње ПВ осигурача је класа ИИИ. Услови инсталације су следећи:
а) На месту без значајних вибрација и удара.
б) У медијуму без опасности од експлозије и који не садржи гасове или прашину који могу кородирати метале или уништити изолацију (укључујући проводну прашину).
ц) На месту без продора кише или снега.
3. Метод инсталације:
а) ТХ35 инсталација стандардне шине;
б) Спецификација завртња: М5;
ц) Препоручени обртни момент за уградњу: 2,0 Н·м;
д) Толеранција обртног момента: ± 3%.
4. Паковање и складиштење
Паковање: ПВ осигурачи из ВЕСТКИНГ-а долазе у унутрашњим кутијама и спољним кутијама од валовитог папира, са сигурносним ознакама за кишу, отпорност на влагу и крхкост.
Складиштење: Температура: -40°Ц до 40°Ц; Релативна влажност не прелази 70% на 40°Ц, 80% на 30°Ц и 90% на испод 20°Ц; отпоран на влагу, избегавајте контакт са течном водом и деформације због апсорпције влаге; ватроотпорне.
5.Употреба и одржавање
ПВ осигураче треба редовно чистити и одржавати од стране професионалног особља, провјеравајући стање причвршћивача како би се осигурала безбедна употреба. Када се ПВ осигурач истопи, препоручује се да га замените са ПВ осигурачем из ВЕСТКИНГ-а. Приликом замене елемента осигурача, уклоните прашину и друге нечистоће са држача ПВ осигурача
Пажљиво прочитајте ово упутство јер ће вам помоћи да правилно користите осигураче. ВЕСТКИНГ Нев Енерги Тецхнологи Цо., Лтд. не само да обезбеђује висококвалитетне осигураче нашим купцима, већ нуди и свеобухватне техничке услуге за помоћ корисницима у решавању проблема електричне безбедности. Као прва компанија у Кини која је истраживала и производила једносмерне осигураче, ВЕСТКИНГ остаје посвећен пружању врхунских производа са осигурачима за ново енергетско поље.
