Представљамо најновију Весткингову иновацију: свеобухватну серију држача осигурача
прилагођен за заштиту фотонапонских система. Конструисана са прецизношћу, серија држача фотонапонских осигурача 10Кс38мм је наменски направљена да заштити фотонапонске системе. Са модуларним дизајном, ови држачи осигурача дају приоритет сигурности и једноставности за корисника, испуњавајући строге ИЕЦ и УЛ стандарде док нуде степен заштите ИП20. Оно што их издваја је њихова интуитивна функција замене осигурача, која захтева само нежно додиривање за одржавање без напора.Весткинг лансира иновативан и свеобухватан држач осигурача
производи. Серија држача фотонапонских осигурача 10Кс38 мм је дизајнирана посебно за заштиту фотонапонских система. Са модуларним дизајном, ови држачи осигурача су безбедни и лаки за употребу, усклађени су са стандардима ИЕЦ и УЛ, нуде степен заштите од ИП20 и укључују функцију замене осигурача (потребно је само лагано додиривање). Серија држача ПВ осигурача 10Кс38 мм доступна је са или без визуелног индикатора прекида осигурача и може се изабрати у једнополном дизајну. Направљена од чврстог и издржљивог термопластичног материјала, Весткинг-ова серија производа обезбеђује стабилност и издржљивост.Посебна препорука: Користите Весткингове 10Кс38мм ПВ држаче осигурача заједно са одговарајућим осигурачима да бисте обезбедили свеобухватну заштиту за ваш фотонапонски систем.
•Напон: | 1000Вдц или 1100Вдц |
• Називне струје: | 32А |
•Степен заштите: | ИП20 |
• Величина производа: | 10к38мм гПВ осигурач |
• Називни прекидни капацитет: | 33кА |
•Температура складиштења: | -40°Ц ... 90°Ц |
•Радна температура : | -40°Ц ... 85°Ц |
• Расипање снаге држача осигурача: | 0.37В |
• Називни напон изолације: | 6кВ |
ИЕЦ/ЕН 60269-1
ИЕЦ/ЕН 60269-2
УЛ4248-1 Држачи осигурача
УЛ4248-19 Носачи фотонапонских осигурача
УЛ486Е Терминали за ожичење
ЦСА Ц22.2 Нº 4248-1 Склопови држача осигурача
ЦСА 22.2 Нº 65 Конектори за жице
Компактан дизајн који штеди простор
Модуларна конструкција за флексибилност
Инсталација на ТХ35 ДИН шину за лаку интеграцију
ИП20 ниво заштите
Дизајн безбедан прстима
Погодан приступ осигурачу
Може се закључати без додатне опреме
Заптивено у затвореном и отвореном положају
Опциони визуелни индикатор осигурача
Направљен од ПБТ пластичног материјала
Укључује материјале отпорне на пламен са индексом запаљивости ужарене жице до 960
Фотонапонске апликације до 1100ВДЦ
Заштита на нивоу ПВ низа/низа
Инвертер апликације
Рад комбајнерске кутије
ис09001 иатф16949
ТУВ ЦЕ
Кина
тип | лЕД индикатор | Нето тежина | паковање |

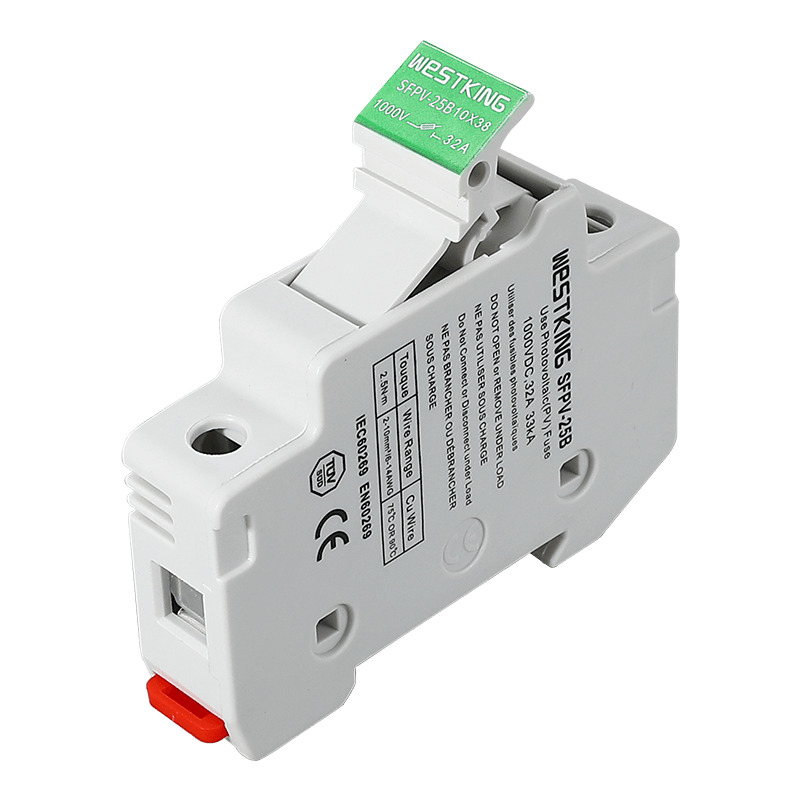

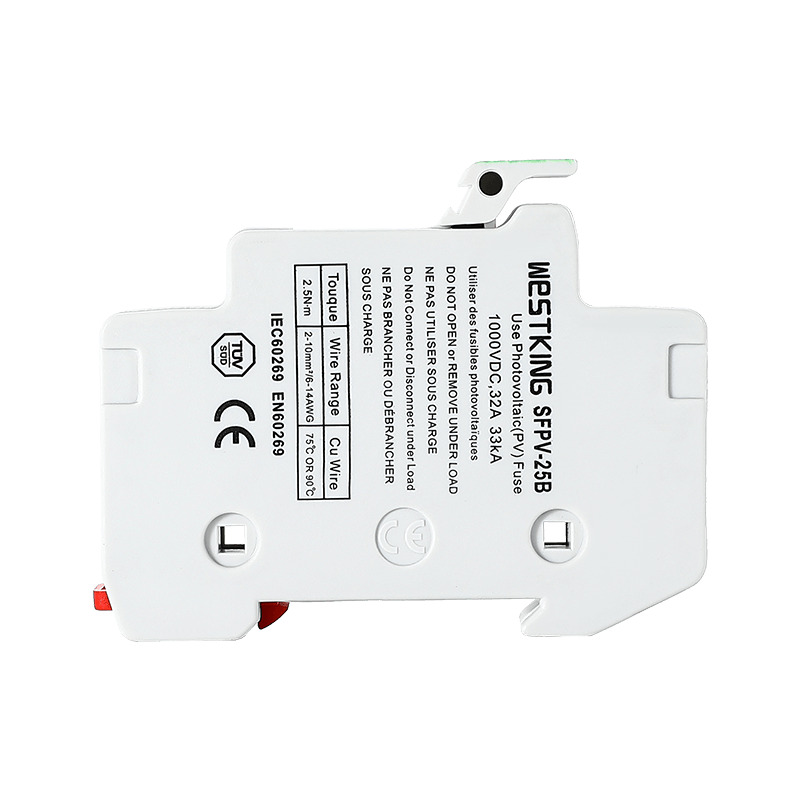

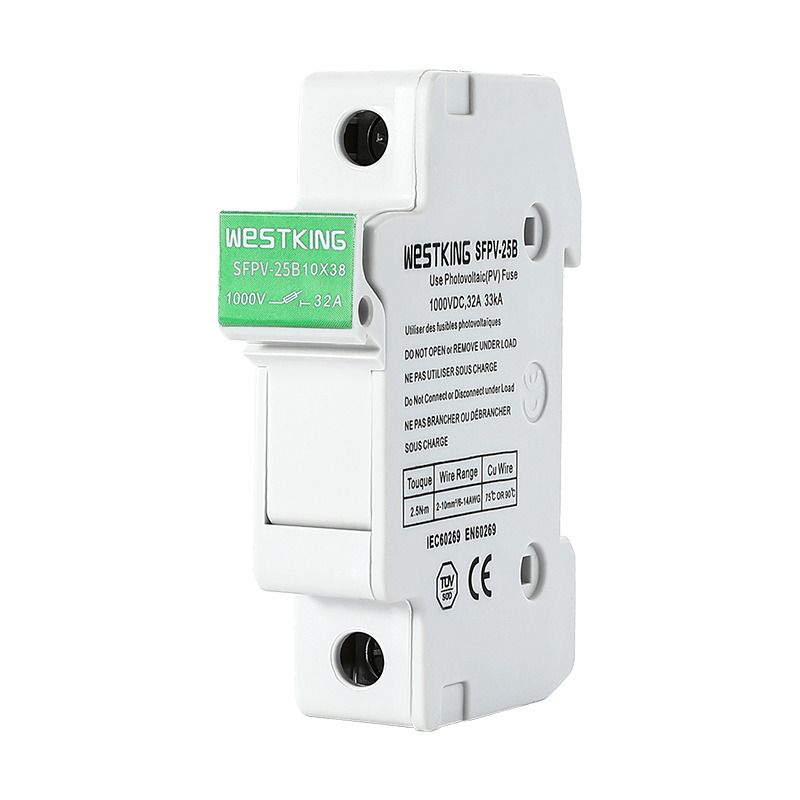

СФПВ-25Б-1П | НЕ | 60г | 12ком/кутија |
СФПВ-25Б-2П | НЕ | 121г | 6 ком/кутија |
СФПВ-25Б-3П | НЕ | 182г | 4ком/кутија |
СФПВ-25Б-4П | НЕ | 243г | 3ком/кутија |

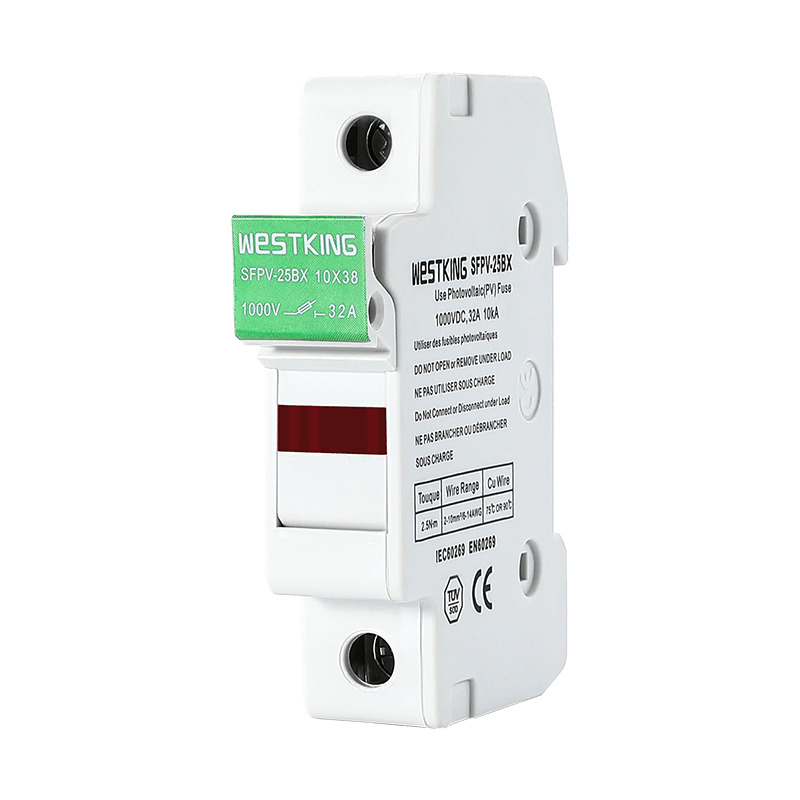

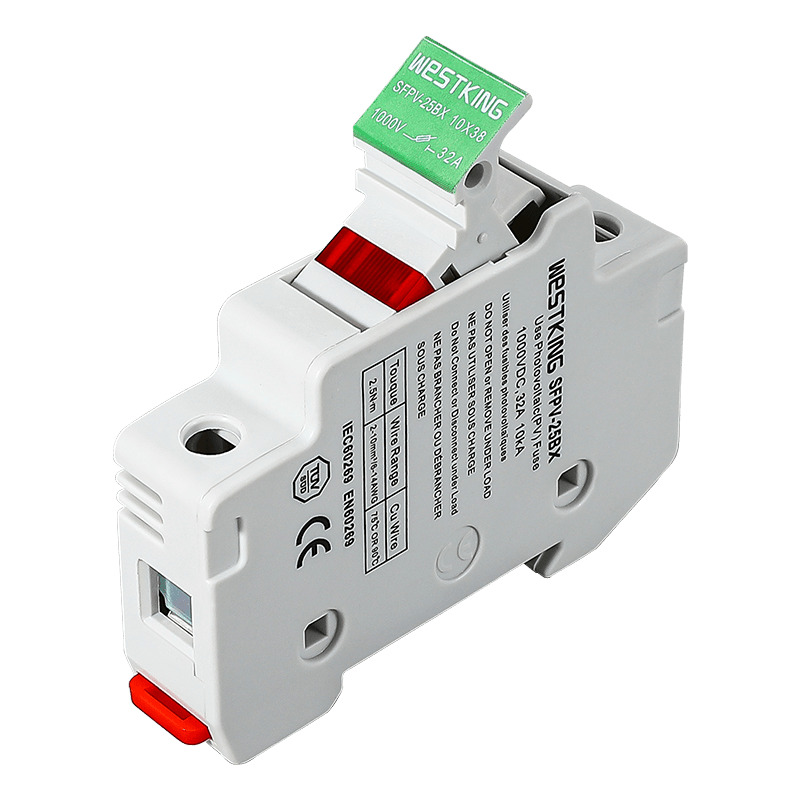

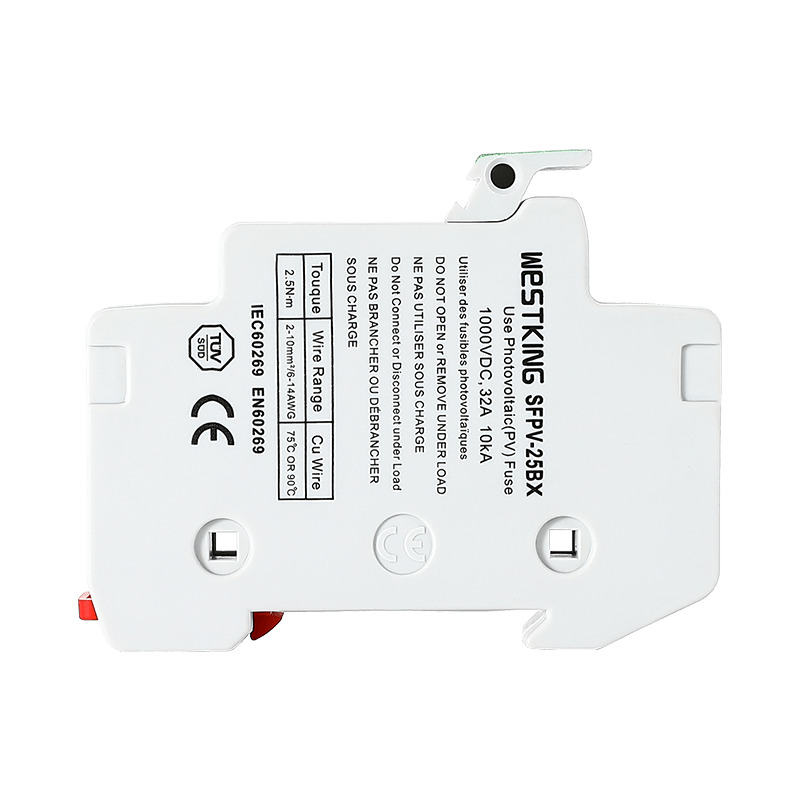

СФПВ-25БКС-1П | ДА | 62г | 12ком/кутија |
СФПВ-25БКС-2П | ДА | 125г | 6 ком/кутија |
СФПВ-25БКС-3П | ДА | 187г | 4ком/кутија |
СФПВ-25БКС-4П | ДА | 249г | 3ком/кутија |
ВЕСТКИНГ 10Кс38мм ПВ држач осигурача је премашио 30 милиона јединица у апликацијама за производњу фотонапонске енергије у Кини. Пошто се фотонапонски осигурачи обично користе на отвореном у тешким окружењима са значајним температурним разликама, постоје строги захтеви за избор материјала фотонапонских осигурача. Током фазе истраживања и развоја, ВЕСТКИНГ Нев Енерги Тецхнологи Цо., Лтд. је спровео опсежне симулиране тестове радних услова и валидације. Позивајући се на стварне услове рада на тржишту и узимајући у обзир факторе животне средине, ВЕСТКИНГ је коначно створио фотонапонски држач који може да издржи оштре услове испитивања животне средине. Ово је резултирало одличном усменом предајом на кинеском тржишту, са високим оценама корисника за наше производе у многим узорцима понуда за пројекте техничке трансформације.
Испод је табела коефицијената смањења вредности животне средине за окружења примене држача ПВ осигурача 10Кс38 мм, заједно са упутствима за инсталацију и ожичење. Молимо вас да га пажљиво прочитате, јер је кључан за исправну употребу фотонапонских осигурача и може смањити кварове док продужава век трајања држача осигурача.
Максимални обртни момент затезања: 2 Нм
За круту или вишежичну жицу величине 1-16мм² (16-6АВГ), ВЕСТКИНГ препоручује коришћење максимално 2к6мм² ПЗ2 или 5.5к1мм равних одвијача (са максималним пречником од 6мм).
Температура околине | -40°то 20℃ | 30℃ | 40℃ | 50℃ | 60℃ | 70℃ | 80℃ | 90℃ |
Фактор смањења рејтинга (Ле) | 1 | 1 | 1 | 0.92 | 0.83 | 0.73 | 0.62 | 0.48 |
Влажност | 95% | 90% | 80% | 50% | - | - | - | - |
Фактор смањења рејтинга (Ле) | 1 | 0.95 | 0.90 | - | - | - | - |
Број стубова (упоредо) | Фактор смањења струје (лтх) |
1п-3п | 1 |
Веће или једнако 4П | 0.9 |
