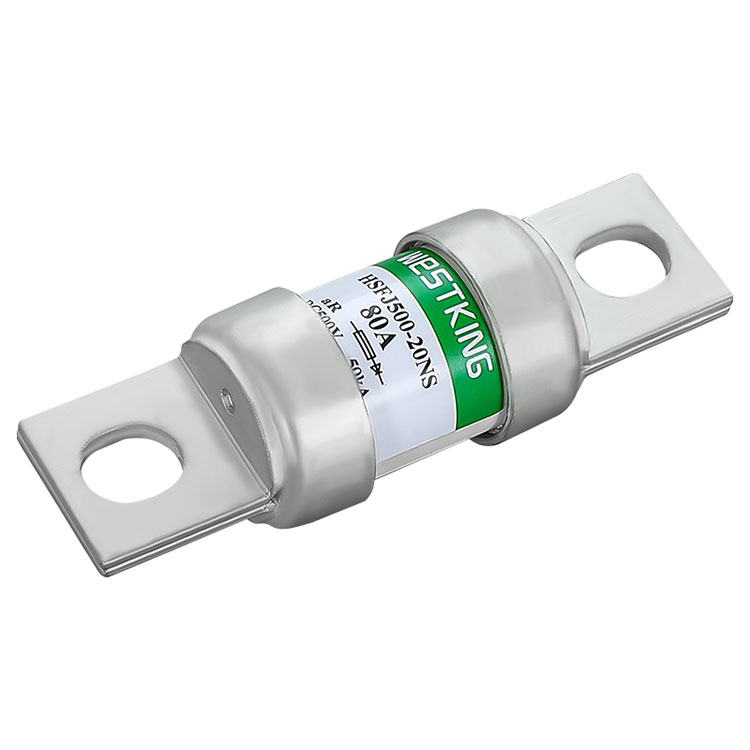

Весткингови ДЦ осигурачи серије ХСФЈ500
су дизајнирани да понуде поуздану заштиту за различите системе напајања. Ови осигурачи су цилиндрични брзодејни осигурачи спојени вијцима који су идеални за полупроводничке уређаје као што су инвертори, исправљачи и претварачи, као и батерије и мотори. Они проналазе своју примену у индустријама као што су транзит железницом и станице за пуњење.
Весткингови ДЦ осигурачи серије ХСФЈ500
нуде брзу реакцију, низак пораст температуре и потрошњу енергије, добре перформансе против вибрација, поуздану заштиту од кратког споја и једноставну инсталацију. Ове карактеристике обезбеђују свеобухватну заштиту система напајања за оптималне перформансе и безбедност.

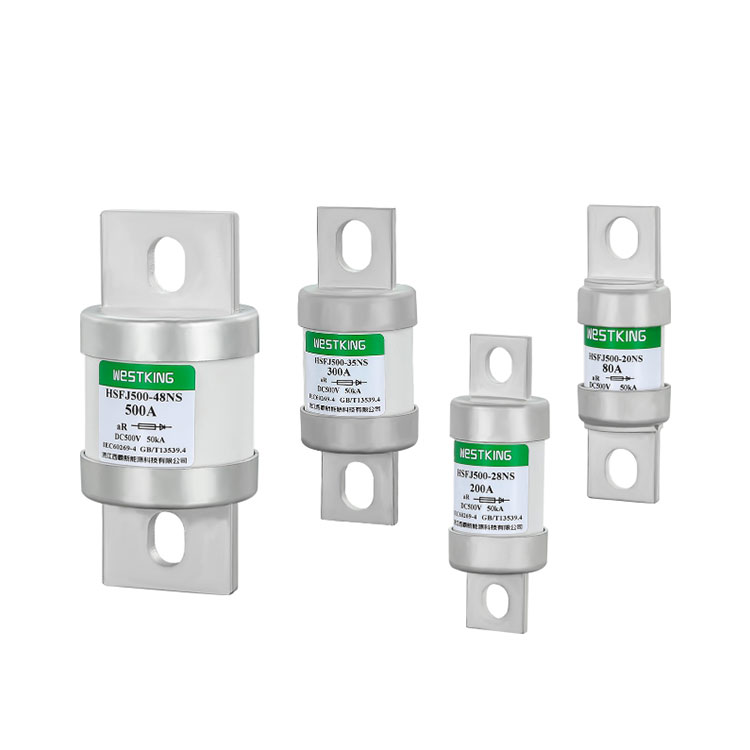

Тип | Називни напон | Оцењене струје |

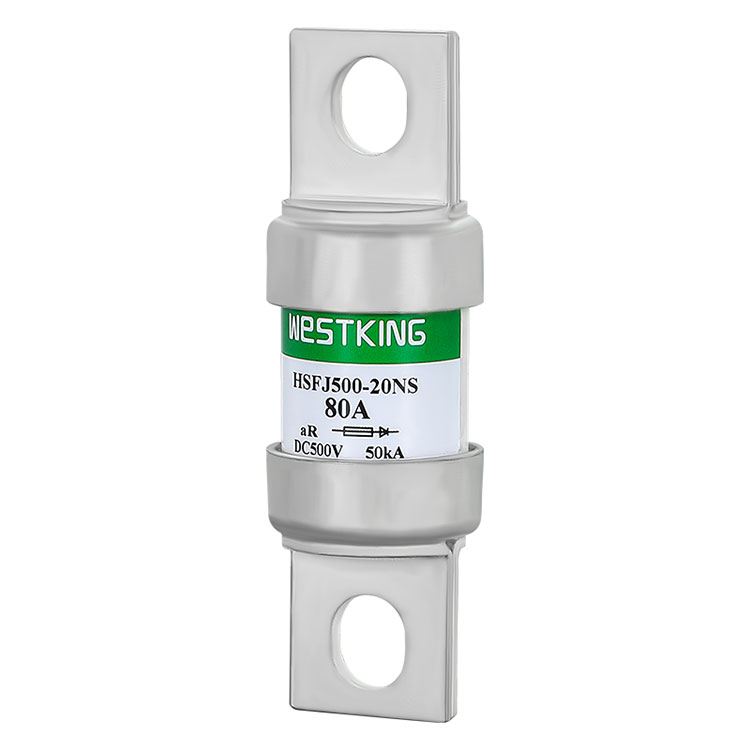

ХСФЈ500-20-НС-(Амп) | 500ВДЦ/750ВАЦ | 50А,60А,70А,80А,100А,125А,150А |

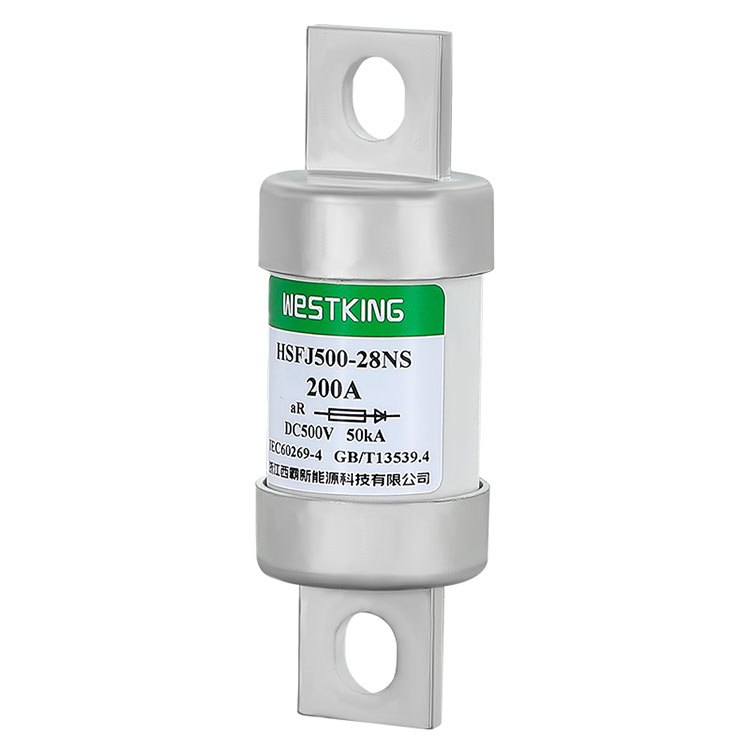

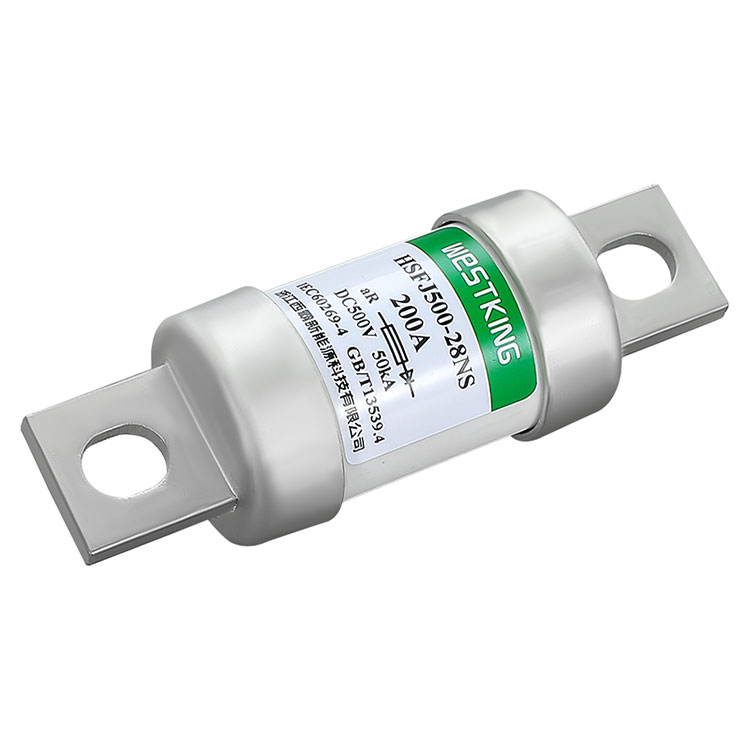

ХСФЈ500-28-НС-(Амп) | 500ВДЦ/750ВАЦ | 100А,125А,150А,175А,200А,250А |

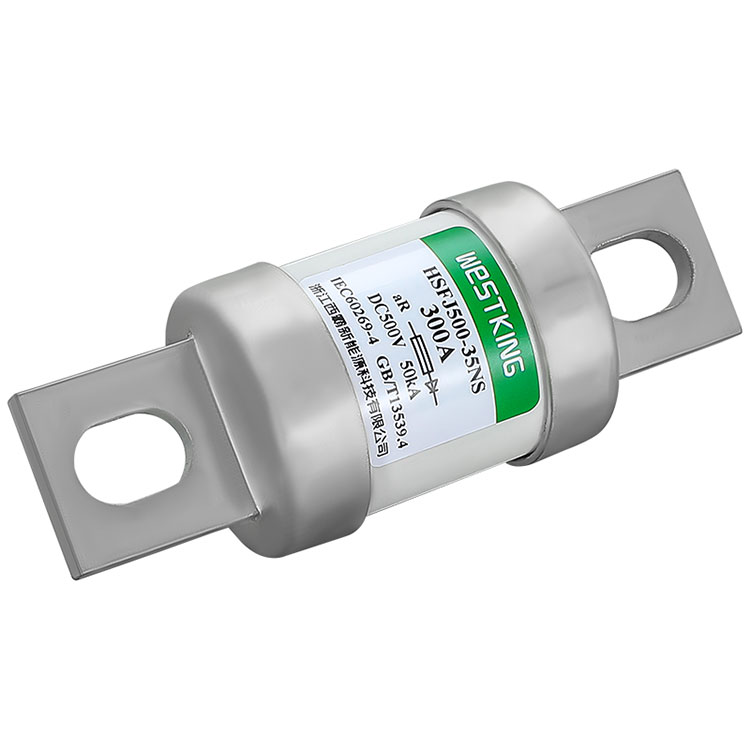

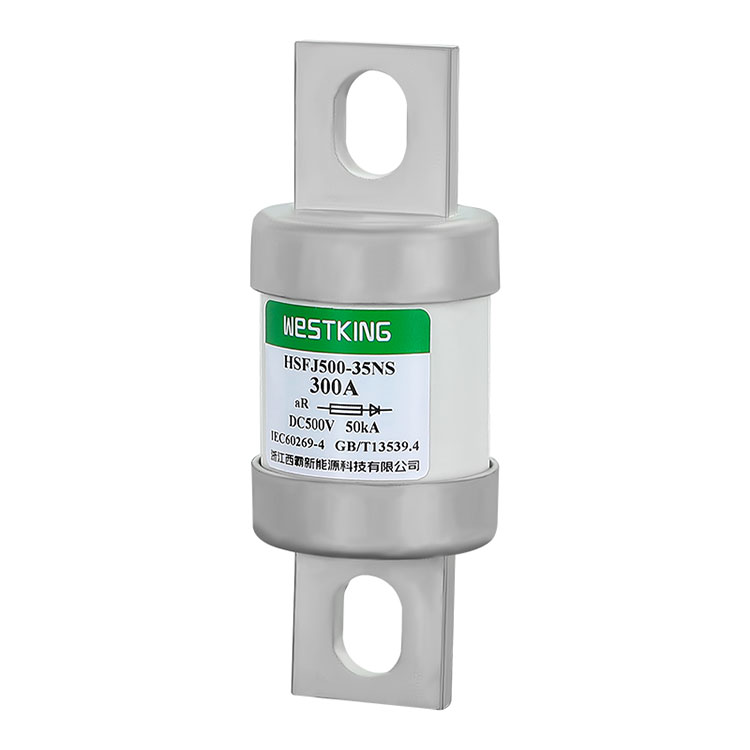

ХСФЈ500-35-НС-(Амп) | 500ВДЦ/750ВАЦ | 200А,250А,300А,350А,400А |

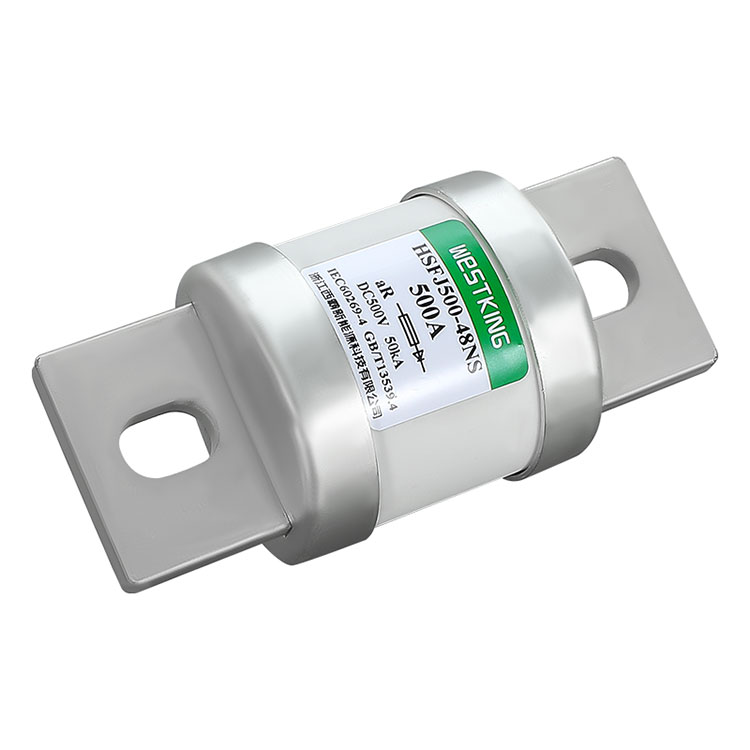

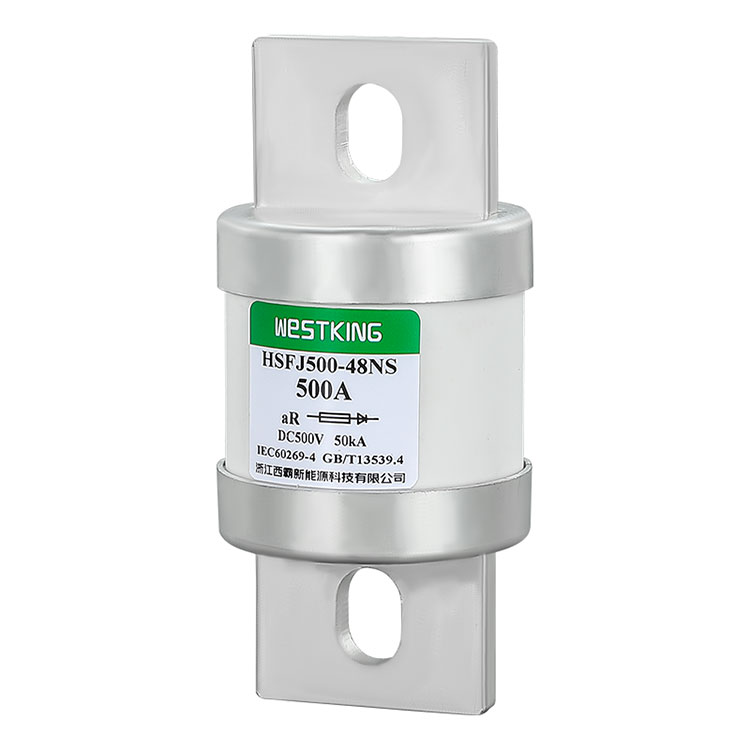

ХСФЈ500-48-НС-(Амп) | 500ВДЦ/750ВАЦ | 300А,350А,400А,450А,500А,550А,600А |
Категорија употребе:аР
Називни прекидни капацитет: 50кА
ИЕЦ/ЕН 60269-4
РоХС Цомплиант
Брзо искључење струје: Осигурачи са брзим дејством обезбеђују брзи прекид струје, минимизирајући губитке од незгода.
Поузданост: Дизајн спојен вијцима повећава стабилност и поузданост у тешким окружењима.
Једноставна инсталација: Стандардизован дизајн осигурача спојених вијаком за једноставну инсталацију и одржавање.
Широка применљивост: Компатибилан са различитом опремом за напајање, укључујући заједничке магистрале једносмерне струје, претвараче/исправљаче за погон једносмерне струје, стартере смањеног напона и високонапонске вучне претвараче.
Безбедност: Заштитите опрему и особље током кварова.
Еколошка свест: Еколошки материјали који се користе у производњи.
Енергетска ефикасност: Велика брзина искључења струје доприноси уштеди енергије.
ВЕСТКИНГ ХСФЈ500 серија брзих осигурача спојених вијаком у северноамеричком стилу првенствено је дизајнирана за заштиту заједничких магистрала једносмерне струје, претварача/исправљача ДЦ погона, стартера смањеног напона и високонапонских вучних претварача.
Ови осигурачи играју виталну улогу у електричним системима, јер могу брзо прекинути напајање у случајевима струјног преоптерећења или кратких спојева.
• ис09001 иатф16949
Кина
Тип | И2т (А2с) | Губитак снаге 1.0 Ин (в) | Монтажни вијак/момент | |
Топљење | Цлеаринг | |||
ХСФЈ500-20-ЛС-50А | 120 | 360 | 8.0 | Уградите вијак М8 Препоручени монтажни момент 12,0 Н▪м |
ХСФЈ500-20-ЛС-60А | 220 | 600 | 10.0 | |
ХСФЈ500-20-ЛС-70А | 340 | 950 | 14.0 | |
ХСФЈ500-20-ЛС-80А | 450 | 1500 | 17.0 | |
ХСФЈ500-20-ЛС-100А | 760 | 2800 | 20.5 | |
ХСФЈ500-20-ЛС-125А | 1140 | 4600 | 25.0 | |
ХСФЈ500-20-ЛС-150А | 2050 | 6460 | 30.0 |
Тип | И2т (А2с) | Губитак снаге 1.0 Ин (в) | Монтажни вијак/момент | |
Топљење | Цлеаринг | |||
ХСФЈ500-28-НС-100А | 450 | 2100 | 17.0 | Уградите вијак М8 Препоручени монтажни момент 12,0 Н▪м |
ХСФЈ500-28-НС-125А | 750 | 3300 | 23.5 | |
ХСФЈ500-28-НС-150А | 1000 | 4500 | 28.0 | |
ХСФЈ500-28-НС-175А | 1300 | 6000 | 33.0 | |
ХСФЈ500-28-НС-200А | 2250 | 11100 | 38.5 | |
ХСФЈ500-28-НС-250А | 4900 | 21500 | 46.0 |
Тип | И2т (А2с) | Губитак снаге 1.0Ин (в) | Монтажни вијак/момент | |
Топљење | Цлеаринг | |||
ХСФЈ500-35-НС-200А | 2250 | 11100 | 37.0 | Уградите вијак М10 Препоручени монтажни момент 20,0 Н▪м |
ХСФЈ500-35-НС-250А | 6100 | 30000 | 40.0 | |
ХСФЈ500-35-НС-300А | 8600 | 48000 | 48.0 | |
ХСФЈ500-35-НС-350А | 12500 | 70500 | 57.5 | |
ХСФЈ500-35-НС-400А | 18000 | 91000 | 64.0 |
Тип | И2т (А2с) | Губитак снаге 1.0Ин (в) | Монтажни вијак/момент | |
Топљење | Цлеаринг | |||
ХСФЈ500-48-НС-300А | 10600 | 45000 | 47.0 | Уградите вијак М10 Препоручени монтажни момент 20,0 Н▪м |
ХСФЈ500-48-НС-350А | 14000 | 67000 | 55.0 | |
ХСФЈ500-48-НС-400А | 18500 | 96000 | 63.5 | |
ХСФЈ500-48-НС-450А | 22500 | 116000 | 72.0 | |
ХСФЈ500-48-НС-500А | 28000 | 140000 | 81.5 | |
ХСФЈ500-48-НС-550А | 32500 | 176000 | 92.5 | |
ХСФЈ500-48-НС-600А | 37500 | 195000 | 105.0 |
Температура околине:
Нормални радни услови: Максимална температура околине не прелази 40°Ц; 24-часовна просечна температура не прелази 35°Ц, а просечна вредност измерена у току године је нижа од ове; минимална температура околине не испод -5°Ц.
Дозвољени радни услови: -40°Ц до 85°Ц.
Надморска висина:
Нормални услови рада: Висина инсталације не прелази 2000м.
Дозвољени радни услови: 2000м до 4500м.
Атмосферски услови:
Нормални услови рада: Чист ваздух, релативна влажност не прелази 50% на 40°Ц; већа влажност је дозвољена на нижим температурама; у овим условима повремено може доћи до умерене кондензације услед температурних промена.
Дозвољени радни услови: Релативна влажност не прелази 95% без очигледне кондензације.
Услови инсталације:
ВЕСТКИНГОВ ОСИГУРАЧ треба поставити хоризонтално или вертикално у складу са стварном ситуацијом. Приликом уградње уверите се да електрични размак није мањи од 8 мм и да пузна стаза није мања од 10 мм. Услови инсталације су следећи:
а) На местима без значајних подрхтавања и ударних вибрација;
б) У медијима без опасности од експлозије и који не садрже гасове или прашину који могу кородирати метале и уништити изолацију;
ц) На местима без кише, снега или леда.
Паковање и складиштење:
Паковање: унутрашња кутија од валовитог папира, спољна кутија, са кишом, влагом и крхким сигурносним ознакама.
Складиштење: Температура -40°Ц до 40°Ц; релативна влажност не прелази 70% на 40°Ц, 80% на 30°Ц и 90% на 20°Ц испод; водоотпоран, избегавајте контакт са течном водом и деформације због апсорпције влаге; ватроотпорне.
Употреба и одржавање:
ВЕСТКИНГОВ ОСИГУРАЧ треба редовно чистити и одржавати од стране посвећеног особља, прегледати статус причвршћивача и осигурати безбедан рад. Када се осигурач истопи, замените га осигурачем исте спецификације и обратите пажњу да уклоните прашину и друге загађиваче са базе.
