НТ00 НТ1 НТ2 НТ3 НТ4 Картице осигурача

ВЕСТКИНГ НХ(НТ) ФУСЕ је дизајниран као утични осигурач, укључујући:

База осигурача (укључујући поклопац терминала и фазни штит)

Прикључак осигурача у контакту са оштрицом

Уређај за замену осигурача (нисконапонски ХРЦ извлакач осигурача)

НХ осигурач типа "гГ" је осигурач пуног опсега који се користи за заштиту каблова и опреме. Они могу прекинути било који струјни удар, од најниже струје осигурача до прекидног капацитета. Због тога се могу користити самостално као заштита и такође штите електричну опрему и индустријске инсталације од утицаја веома великих струја кратког споја.

Технички подаци

Стандарди

ИЕЦ60269.1

ИЕЦ60269.2

ДИН43620

Усклађен са РоХС

РЕАЦХ декларација доступна на захтев

НТ00 НТ1 НТ2 НТ3 НТ4 Картице осигурачаКЉУЧНЕ КАРАКТЕРИСТИКЕ/ПРЕДНОСТИ

Висок прекидни капацитет

Различите оцене за нивое струје и напона

Једноставна структура, једноставна за инсталацију и одржавање

Добра прилагодљивост и издржљивост околини

НТ00 НТ1 НТ2 НТ3 НТ4 Картице осигурачаАПЛИКАЦИЈЕ

Индустријски дистрибутивни системи:

Електрични системи зграда

Повер Системс

Системи обновљивих извора енергије

Транспорт

Електронска опрема и системи управљања

НТ00 НТ1 НТ2 НТ3 НТ4 Картице осигурачаЦертификати

• ис09001 иатф16949 ЦЦЦ

Порекло

Кина

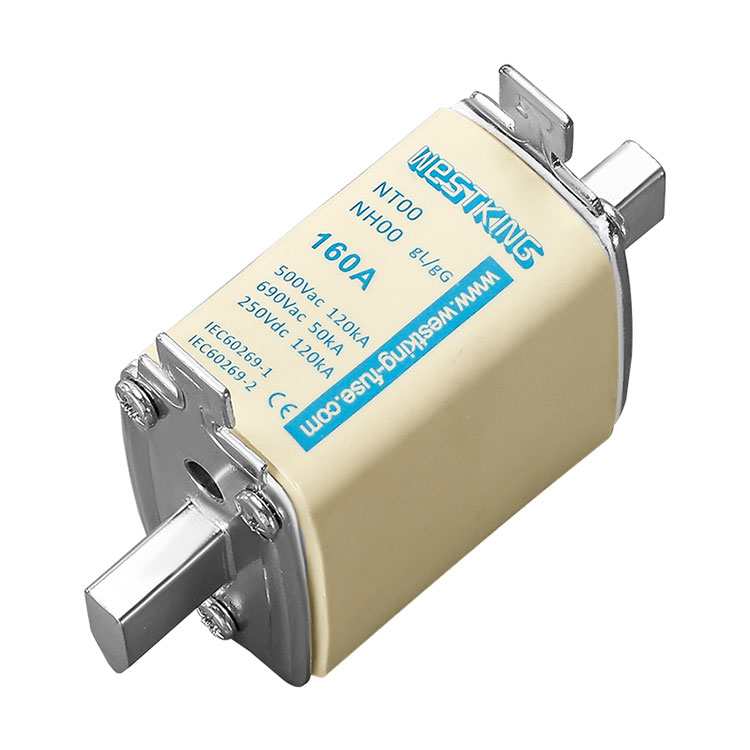

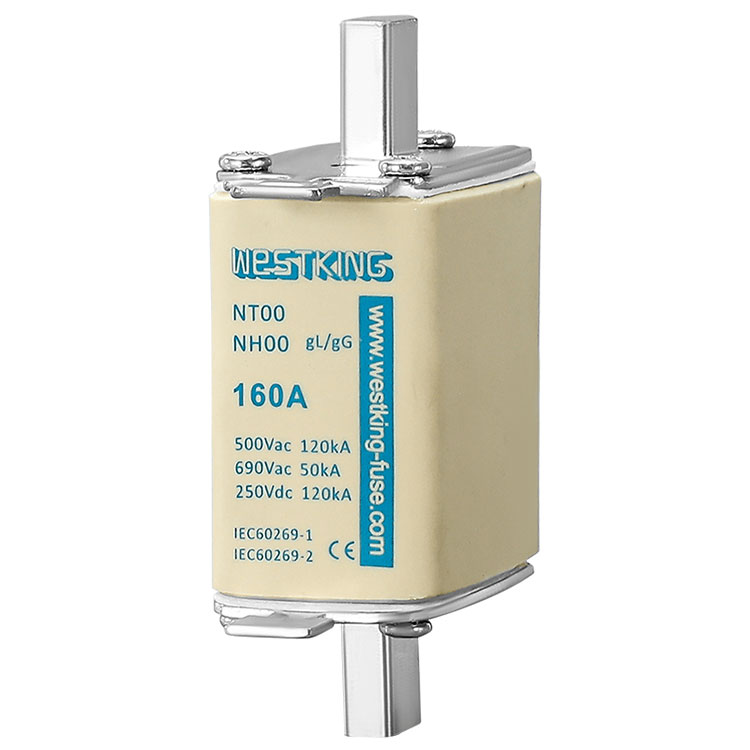

НХ00(НТ00) ножни осигурач

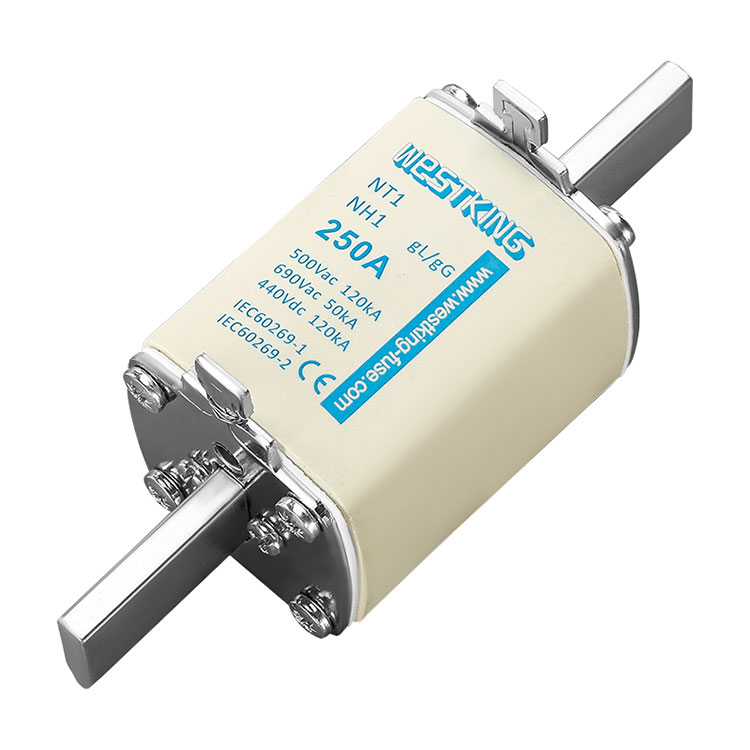

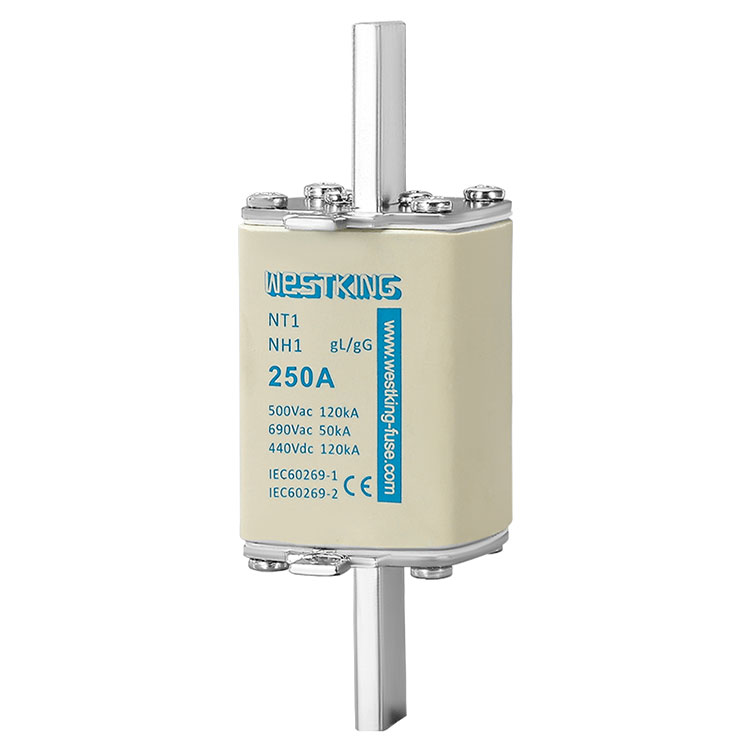

НХ1(НТ1) ножни осигурач

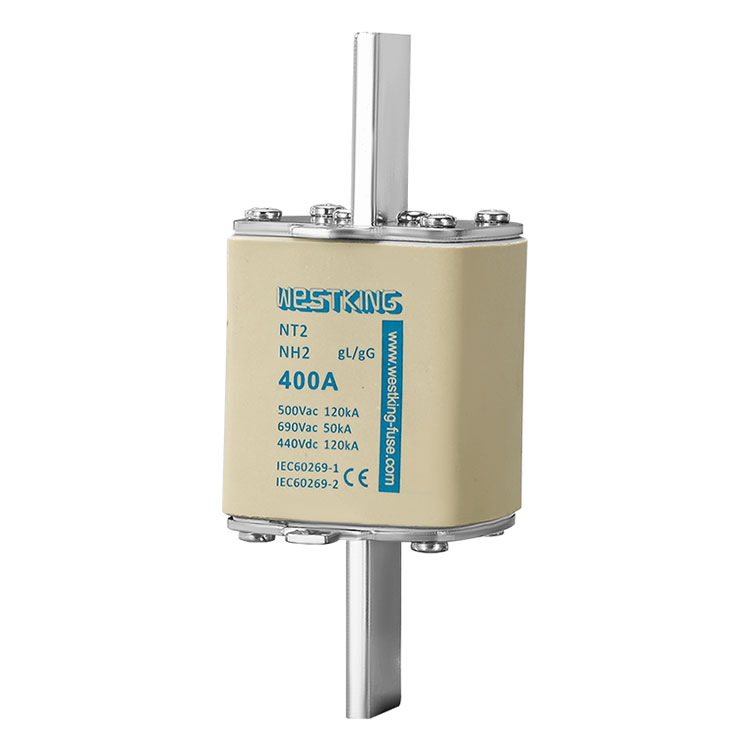

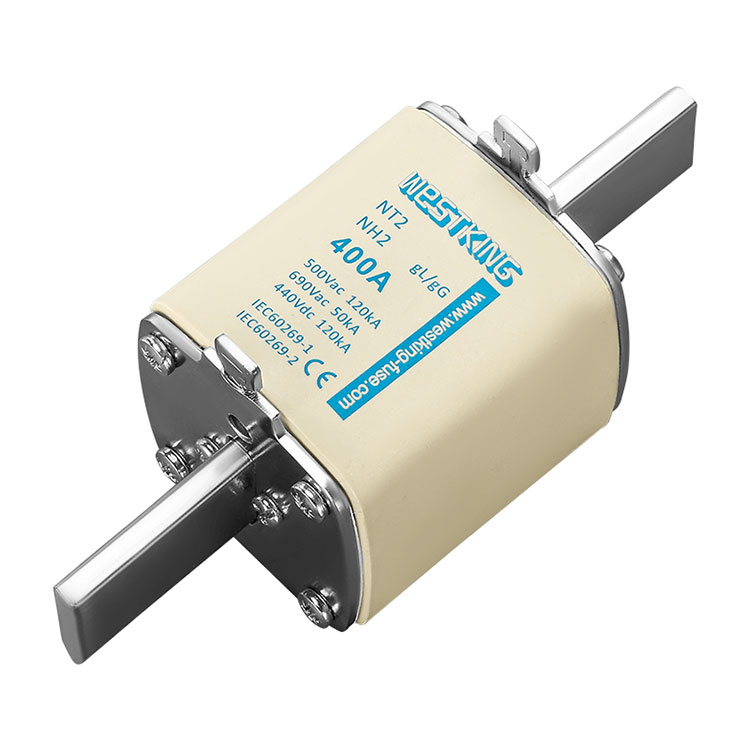

НХ2(НТ2) ножни осигурач

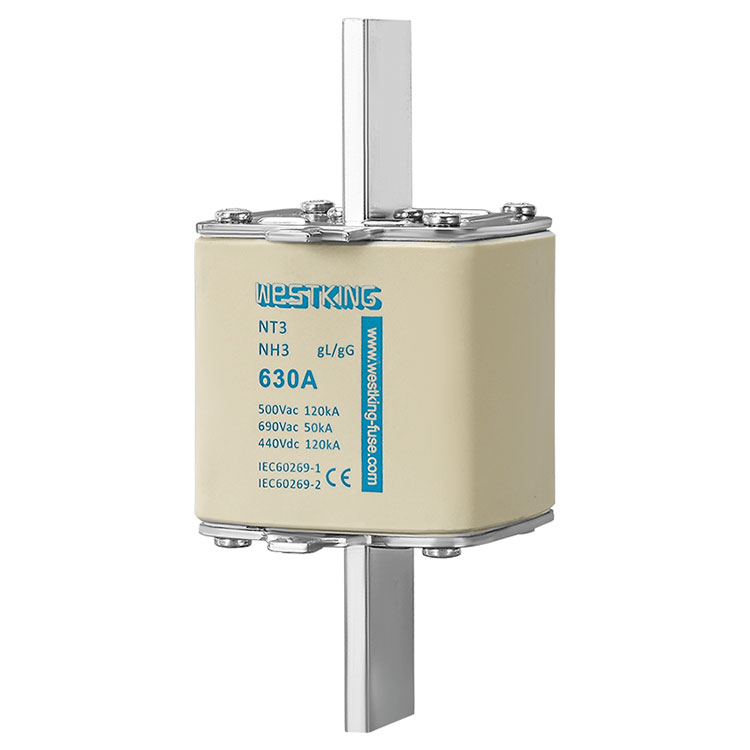

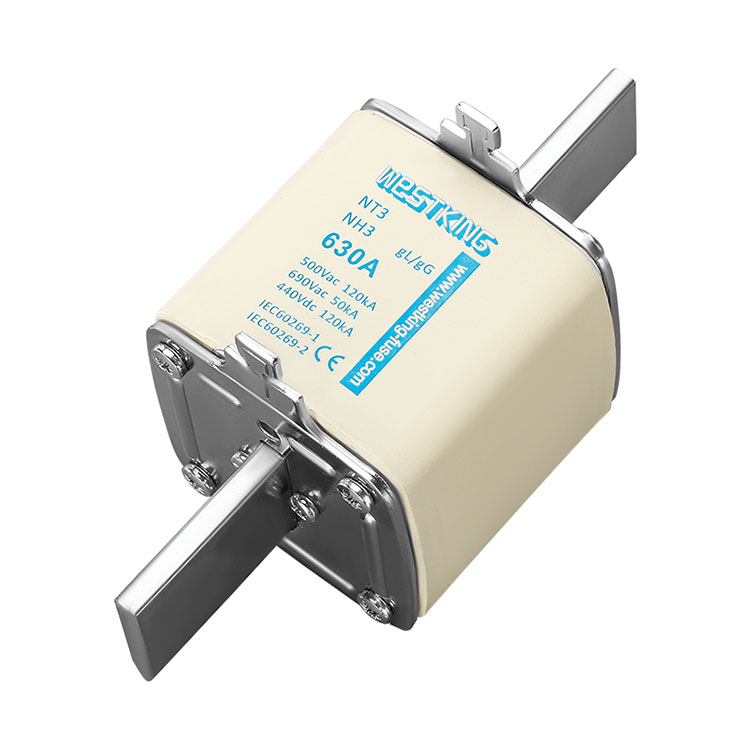

НХ3(НТ3) ножни осигурач

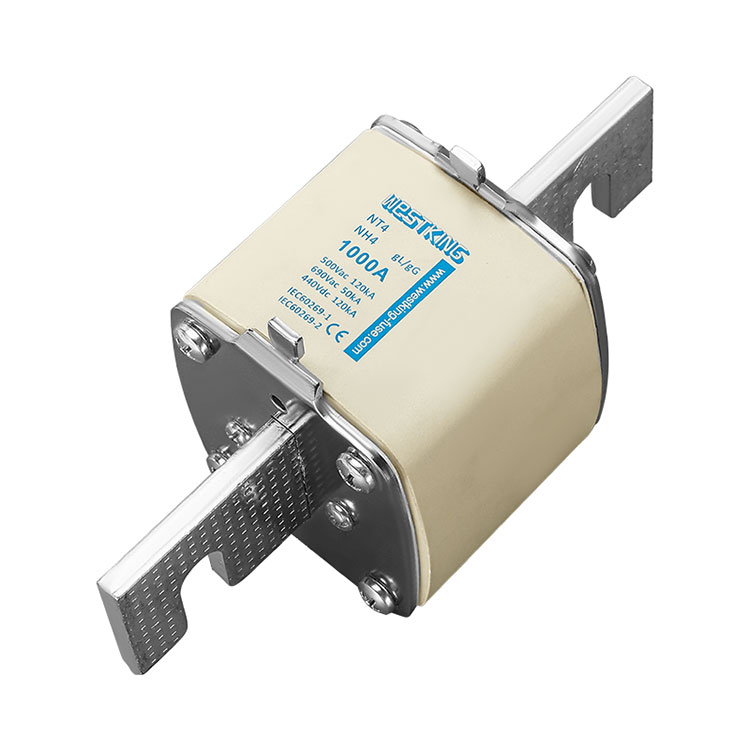

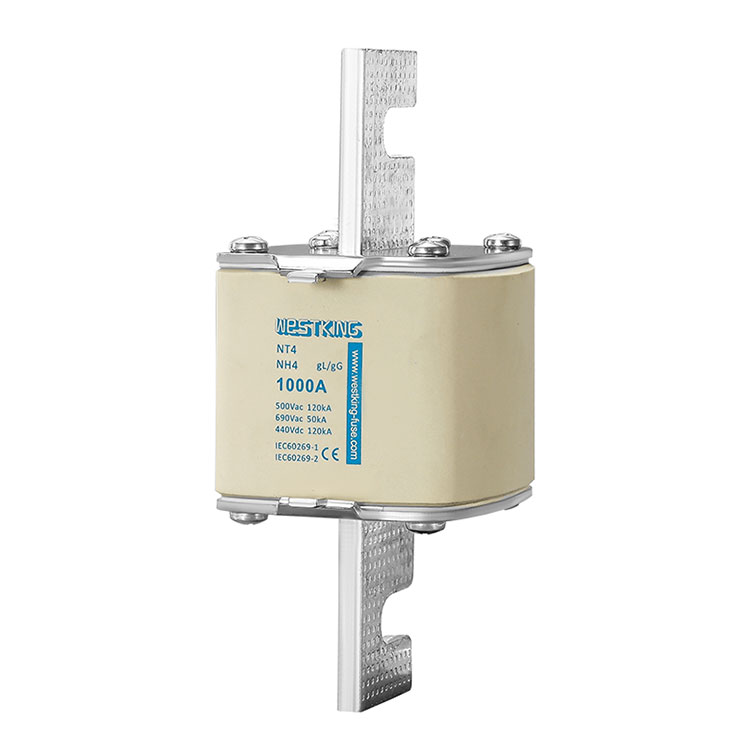

НХ4(НТ4) ножни осигурач

Звок временске струје "гГ" осигурача

НХ ОСИГУРАЧ

шематски дијаграм попречног пресека

Типична структура НХ (НТ) осигурача укључује постављање елемента осигурача између два специфична контакта лопатица и капсулирање у керамички цевасти изолатор елиптичног или правоугаоног попречног пресека. Контакти сечива су причвршћени за завршну плочу са ушицом за хватање која је компатибилна са стандардном НХ дршком за замену, омогућавајући уметање и уклањање осигурача. Индикаторски уређај, било индикатор са опругом на спољној крајњој површини или индикатор дугмета испред осигурача, биће гурнут отворен када се индикаторска жица отопи да би се показало да је осигурач прорадио.

Елемент осигурача, који одређује временско-струјне карактеристике осигурача и његов пораст температуре, израђен је од бакарне или сребрне траке и пажљиво је и прецизно израђен. Уједначена дебљина траке, добра проводљивост и високо прецизно сечење обезбеђују ниску дисипацију снаге и усклађеност са специфицираним временско-струјним карактеристикама.

Керамичко тело спречава избацивање врућих гасова и течног метала у околину. Направљен је од висококвалитетног индустријског керамичког материјала попут талка или глинице, који може да издржи високе температуре и притиске настале током рада.

Крајња плоча има ушицу за хватање која је компатибилна са стандардном НХ дршком за замену, омогућавајући уметање и уклањање осигурача са ручком. Заједно са керамичком цеви, крајња плоча чини омотач отпоран на притисак за пребацивање лука.

Силикатни песак је неопходан за ограничавање струје. ВЕСТКИНГ Нев Енерги Цомпани углавном користи кристални силицијумски песак високе хемијске и минералошке чистоће (садржај силицијум оксида већи од 99,9%) који је потпуно без влаге након сушења. Наведена дистрибуција величине честица и оптимална густина пуњења силицијум песка су основни захтеви за функцију пребацивања.

Индикаторски уређај може брзо открити радни осигурач. Ако има довољно велику снагу опруге, може послужити и као ударач за управљање минијатурним прекидачем или уређајем за отпуштање.

Лем може претворити временско-струјне карактеристике у нижу струју топљења. Приликом избора лема посебну пажњу треба обратити на легирајући ефекат лема на тачку лемљења када се топи. Лем мора бити залемљен у исправном положају и количина лема мора бити одговарајућа.

Ножни контакти служе за електрично и механичко повезивање тела осигурача и основе, а израђени су од бакра или легуре бакра, са посребреном површином. Када се користе у специјалним применама у корозивним гасовима, користе се и обложени контакти са калајем или никлом.

Са својим висококвалитетним материјалима и изузетним умећем израде, ВЕСТКИНГ НХ осигурач пружа поуздану гаранцију сигурности за пренос и дистрибуцију енергије. Током употребе, треба обратити пажњу на откривање и одржавање како би се осигурало добро стање сваке компоненте, осигуравајући безбедан рад електричне опреме.
